消费电子行业发展现状与趋势分析，cis传感器技术有待加强！

CIS芯片作为电子行业最为重要的传感器，在消费电子行业会直接影响到消费者的用户体验，在汽车医疗等领域，则决定了设备的图像感知能力，进而关系到民众的生命安全。

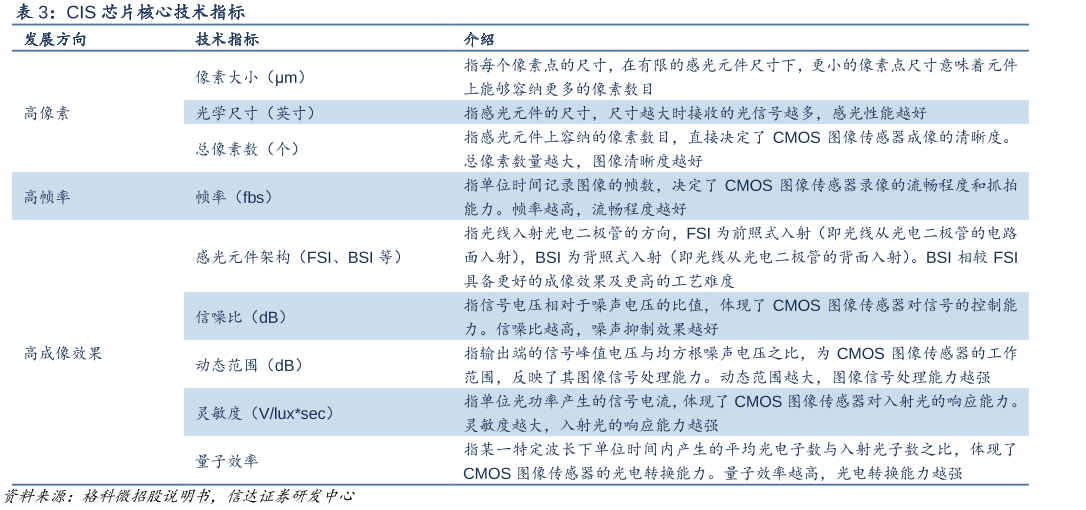

如何评价CIS芯片的成像质量呢，一般而言有以下核心技术指标：光学尺寸、像素大小、像素数、帧率、感光元件架构、信噪比、动态范围、灵敏度、量子效率等。

近年来，我国半导体行业发展不断增长，作为全球最大半导体发展国家，我国半导体CIS芯片发展方向主要是高像素、高帧率、高成像效果等，其技术指标分别是：

高像素技术指标

1、像素大小(um)：指每个像素点的尺寸，在有限的感光元件尺寸下，更小的像素点尺寸意味着元件上能够容纳更多的像素数目。

2、光学尺寸(英寸)：指感光元件的尺寸，尺寸越大时接收的光信号越多，感光性能越好。

3、总像素数(个)：指感光元件上容纳的像素数目，直接决定了CMOS图像传感器成像的清晰度。总像素数量越大，图像清晰度越好。

高帧率技术指标

1、慎率(fbs)：指单位时间记录图像的帧数，决定了CMOS图像传感器录像的流畅程度和抓拍能力。慎率越高，流畅程度越好。

2、感光元件架构(FSI、BSI等)：指光线入射光电二极管的方向，FSI为前照式入射(即光线从光电二极管的电路面入射)，BSI为背照式入射(即光线从光电二极管的背面入射)。BSI相较FSl具备更好的成像效果及更高的工艺难度。

3、信噪比(dB)：指信号电压相对于噪声电压的比值，体现了CMOS图像传感器对信号的控制能力。信嗓比越高，噪声抑制效果越好。

高成像效果技术指标

1、动态范围(dB)：指输出端的信号峰值电压与均方根噪声电压之比，为
CMOS图像传感器的工作范围，反映了共图像信号处理能力。动态范围越大，图像信号处理能力越强。

2、灵敏度(V/ux*sec)：指单位光功率产生的信号电流,体现了CMOS图像传感器对入射光的响应能力。灵敏度越大，入射光的响应能力越强。

3、量子效率：指某一特定波长下单位时间内产生的平均光电子数与入射光子数之比，体现了CMOS图像传感器的光电转换能力。量子效率越高，光电转换能力越强。

文本由@栗栗-皆辛苦 整理发布于三个皮匠报告网站，未经授权禁止转载。

数据来源《【公司研究】韦尔股份-深度报告:引领科技感知无限-210425(62页) .pdf》
