CIS芯片是什么？与cdd相比优势在哪？主要应用领域介绍

1 什么是CIS芯片

图像传感器有CCD(charge-coupleddevices，电荷耦合器件)和CMOS两种类型，CMOS图像传感器(CMOS Image Sensor，CIS)是多功能传感器，聚合在金属氧化物半导体材料上，每个像素点都带有信号放大器，像素信号能够直接扫描导出。

CIS的结构主要包括感光单元阵列与辅助控制电路，外部物体的亮度和色彩信号被传感器感知，进而应用在图像与视频采集的地方，集成于摄像头模组中。CIS芯片在摄像头中广泛应用，其功能相当于眼睛视网膜，用于感知外界的光刺激信号。

CIS芯片通过感光单元——感光二极管（Photodiode）接受光信号，每个感光单元对应一个像素单元，并将光信号转变成电信号，电信号的强度体现了不同光照的强度，根据这个原理，最终构成一幅色彩斑斓的画面。

CIS分辨率的计算是由CIS的面积除以单个像素点的面积得到的，由于手机内部空间有限，所以想要提升CIS的分辨率，可以从两方面着手，一是提升CIS尺寸，二是缩小每个像素的尺寸，这也是顶级旗舰机型的摄像头配置追求的两大方向。

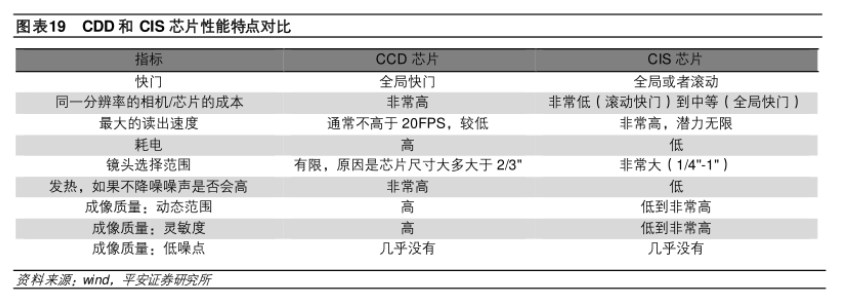

2 CIS与CDD的区别

这两类传感器光电转换均采用感光二极管，进而把图像转换成数字数据。CCD是利用高感光度的半导体材料制成的器件，可以将光线转变成电荷，再利用模数转换器芯片把电信号转换成数字信号，数字信号压缩处理经USB接口传到电脑上进而形成所采集的图像;CIS和CDD的最大区别是数字数据传送的方式：CCD芯片的电荷是逐像素而进一步移位，速度比较慢;而CIS的每个像素的电荷则是直接转换为电压和读数，速度快。与CCD图像传感器相比，CIS的优势主要体现在以下三个方面

(1)CIS电路省电且节能，几乎没有静态电量消耗;

(2)CIS生产成本低，价格便宜，其生产成本比CCD图像传感器低20%左右;

(3)CIS芯片的结构可方便地与其它硅基元器件集成，从而可有效地降低整个系统的成本。

CIS凭借着上述优势，迅速在民用消费电子市场完成了对CCD的替代，而CCD仅在卫星、医疗等专业领域继续使用。

3 CIS的主要应用领域

CIS芯片主要在各大图像和视频采集场所广泛应用，特别是它是摄像头模组的重要组成部分。简单的说，CIS芯片几乎可以利用在任何需要图像采集的设备中。典型的如手机摄像头、安防摄像头、汽车ADAS的视觉辅助摄像头、医疗行业的X-Ray以及内窥镜、甚至于指纹识别的图像识别芯片等等，都需要用到CIS芯片

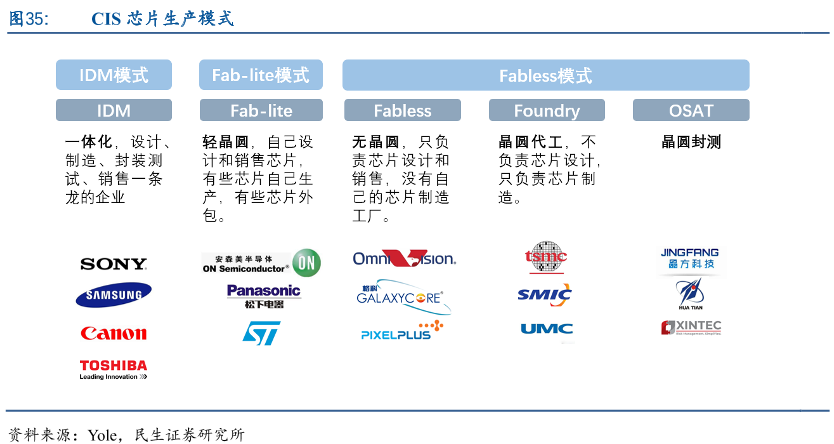

4 CIS芯片生产模式

CIS芯片生产模式有三种，分别是IDM模式、Fab-lite模式、Fabless模式
