EDA什么意思？工具有哪些？eda龙头企业介绍

2021-12-08 16:43:04 作者：C-C 3734

1 EDA是什么

EDA即电子设计自动化，英文全称是Electronic Design Automation，指的是利用计算机软件完成大规模集成电路的设计、仿真、验证等流程的软件工具，该工具融合了多种技术，如图形学、计算数学、拓扑逻辑学、微电子学、材料学及人工智能等。在现代集成电路中起着非常重要的作用，助力电子工程师实现芯片的电路设计、版图设计、版图验证及性能分析等流程的自动化处理。伴随着集成电路晶体管渐渐应用广泛，规模扩大、技术复杂度提升，EDA已是集成电路产业链上游的关键支柱，贯穿于集成电路设计、制造、封测等诸多环节。

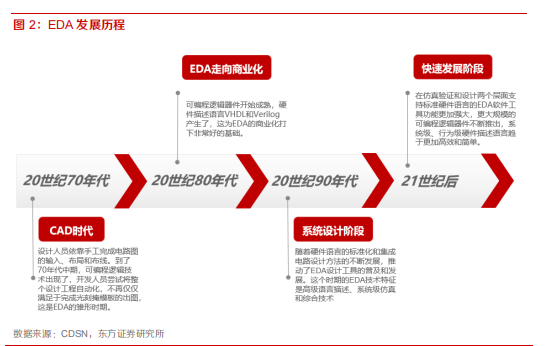

eda

2 EDA工具分类

依据EDA工具使用阶段可以分为集成电路制造类EDA工具与集成电路设计类EDA工具。

EDA

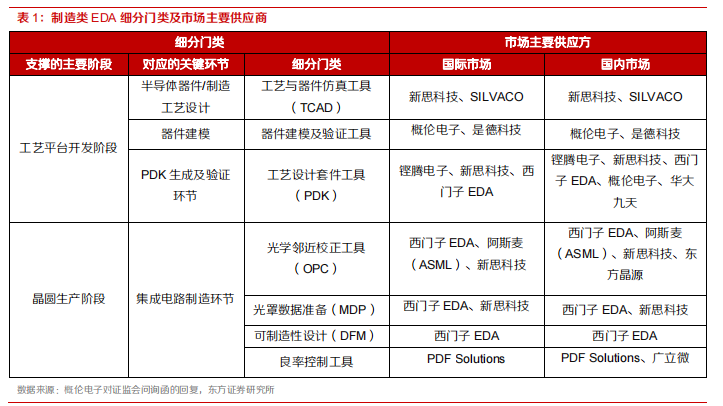

(1)制造类EDA工具比较常用在集成电路制造的工艺平台开发阶段和晶圆生产阶段，晶圆厂(包括晶圆代工厂、IDM的制造部门等)在工艺平台开发阶段和晶圆生产阶段使用的制造类EDA工具用于支撑其完成半导体器件/制造工艺开发、器件建模和PDK、集成电路制造等;

EDA

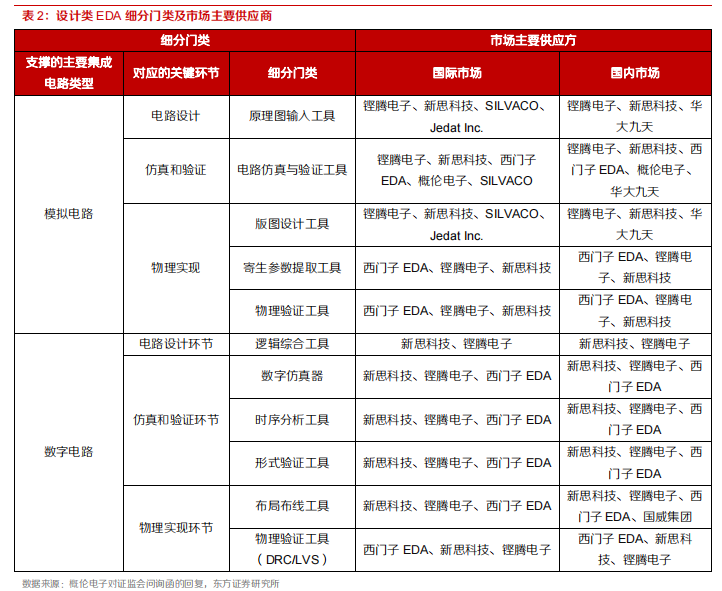

(2)设计类EDA工具主要用于集成电路的设计阶段，根据集成电路处理的信号不同，可分为数字集成电路设计类EDA工具(数字EDA工具)和模拟集成电路设计类EDA工具(模拟EDA工具)。

EDA

3 EDA龙头企业

国外eda软件公司中的三巨头分别是：

(1)新思科技(Synopsys)：新思科技成立于1986年12月，总部位于美国加州山景城。该公司是全球领先的EDA解决方案提供商及芯片接口IP供应商，同时也是信息安全和软件质量的领导企业，为全球电子市场提供技术先进的IC设计与验证平台，致力于复杂的片上系统(SoC)的开发。

(2)楷登电子(Cadence)：楷登电子成立于1988年，总部位于美国加州圣何塞。该公司是世界领先的EDA与IP供应商，其智能设计解决方案覆盖IC设计全流程，包括系统级设计、功能验证、综合及布局布线、模拟信号及射频设计、物理验证、PCB设计和硬件仿真建模等。

(3)西门子EDA(原Mentor Graphics)：西门子EDA前身为Mentor Graphics Corporation，成立于1981年4月，总部位于美国俄州威尔森维尔，该公司自成立开始，就关注各细分市场的佼佼者，一步步收购了多家在某些细分领域技术上数一数二的中小型EDA公司，助力自身成为全球EDA领导厂商之一，主要为客户提供完整的软件/硬件设计解决方案，具体包括SoC、IC、FPGA、PCB、SI设计工具和服务，帮助客户以短时间和低成本在市场上推出功能强大的电子产品。

国内：

(1)华大九天：华大九天成立于2009年5月，经过多年发展创新，公司已经成为国内规模最大、产品线最完整、综合技术实力最强的本土EDA企业。

(2)概伦电子：概伦电子成立于2010年3月，是大规模高精度集成电路仿真、高端半导体器件建模、半导体参数测试解决方案厂商。

(3)广立微：广立微电子成立于2003年8月，是集成电路EDA工具软件与晶圆级电性测试设备供应商，专注于芯片成品率提升和电性测试快速监控技术。

(4)芯和半导体：芯和半导体创建于2019年，其业务覆盖IC、封装到系统的全产业链仿真EDA解决方案，致力于赋能和加速新一代高速高频智能电子产品的设计。芯和半导体前身为苏州芯禾电子科技有限公司。

(5)国微集团：国微集团创立于2002年1月，其业务主要覆盖安全芯片设计及应用、集成电路电子设计自动化系统研发及应用、FPGA快速原型验证及仿真系统研发及应用以及第三代半导体产品研发和生产等。
