scada系统是什么？功能有哪些？组成部分介绍

1、什么是SCADA系统?

SCADA，Supervisory Control and Data Acquisition，数据采集与监督控制系统，是一种以计算机为基础的实时分布式系统。能够对现场设备进行远程控制及监控，为安全生产、管理、调度、优化、故障诊断提供依据。

SCADA系统支持各种规模的网络，能够远程控制、监控从本地网络到拥有数万台设备和高吞吐量数据的大型网络，凭借其特性，当前，SCADA系统在电力、冶金、石油、化工、燃气、铁路、水利等行业得到了广泛的应用。

2、 SCADA系统功能

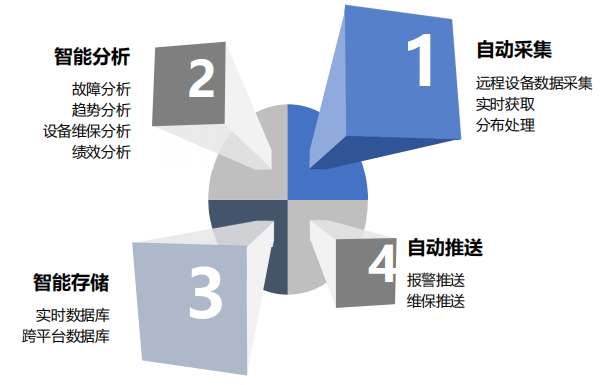

整体来说，SCADA系统具有四大功能，分别为自动采集、智能分析、智能存储、自动推送。

(1) 自动采集：自动采集是SCADA系统最核心的功能，

SCADA系统主要用于测控点分散、分布范围广泛的生产过程或设备的监控，测控现场通常为无人值守状态，所以，需要通过现场安装自动化仪表、传感器等数据采集装置采集现场数据，再经过RTU控制器存储、处理、上传，为上层系统提供决策支持。

(2)智能分析：即对上传的海量现场数据进行分析处理，以明确远程设备运行状态、故障问题，设备磨损情况及运行效率。

(3)智能存储：以分布式结构为主，能够满足异地分布式的数据采集需求，既能够利用实时数据库快速存取数据，又能够进行快速历史数据抽取。跨平台数据库可与其他客户端和数据库实现共享数据。

(4)自动推送：将发生故障的设备报警信息、维修信息自动推送至相关维护人员或维护部门。

3、scada系统的组成

SCADA系统主要由监控中心、通讯系统和数据采集系统3部分组成。

上位机与下位机由通讯系统连接。上位机主要负责监控，下位机主要负责控制。

监控中心：借助通讯系统获取现场设备的温度、压力、流量、设备运行状态等信息，对场站进行监控和管理。监控系统主要由调控中心控制部门、本地场站控制部门和远程控制站监视部门组成。

调控中心主要选用双以太网结构，运用TCP/IP协议，可为局域网提供安全保障。调度中心内部包括工程师站、操作员站、服务器、前端机子系统、大屏幕投影仪、UPS子系统等外用设备。为保障数据服务的安全性、可靠性，SCADA系统拥有两台互为备用数据服务器，功能和配置完全相同，当一台数据服务器出现故障，另一台服务器将自动切换为主服务器运行模式。本地场站控制主要通过一台配置有本地控制软件的计算机与RTU连接，为RTU发送相关指令的方式实现。

远程监控站可对现场设备实际运行情况进行监视，不可直接发出命令。

通讯系统：负责信息远距离传输工作，通讯方式可分为有线传输、无线传输及混合传输三种。

数据采集系统：主要由PLC、RTU、现场仪表、现场人机界面等组成，其中，现场仪表包括温度变送器、压力变送器、流量计等，在无人值守的情况下，可自动采集通信距离较远的工业现场数据，并将各项流量参数传送到RTU，最终将参数传递到监控中心，由监控中心对数据进行分析处理。
