示波器是干什么用的？类型、工作原理及市场发展现状介绍

示波器是干什么用的

示波器是电子信息工业基础设备，为通用电子测量仪器中应用最广泛的一种，有“电子工程师的眼睛”之称;示波器的原理是主要通过采集电路中的电信号然后存储、显示，再对信号进行测量、分析及处理，是设计、制造和维修电子设备所必须的工具。

示波器类型

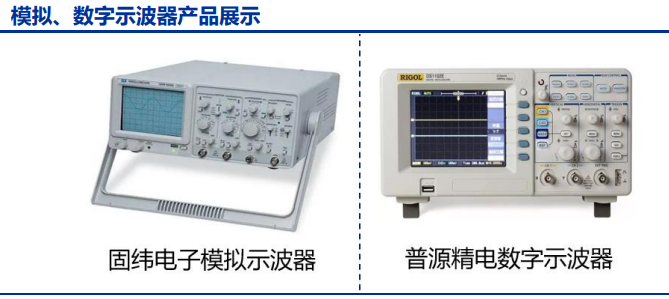

示波器可以分为模拟示波器和数字示波器两种类型。

模拟示波器：模拟示波器会直接将被检测测的电信号呈现在显示所用设备之上，被测的电信号控制由左到右扫过示波管的电子束于垂直方向的偏转，可以直接描绘出电压波形。模拟示波器的缺点较为明显，其没有存储数据和分析波形的能力，触发功能也很有限，捕获单次和偶发信号能力有时也不够，加上其内部采用了众多模拟的器件，器件性能会随时间和温度变化而发生变化，因此性能也较不稳定。

数字示波器：数字示波器能够通过模数转换器把被测电信号转换成数字信号，再以DSP(数字信号处理)的方式将信号随时间的变化波形绘制在显示设备上面;除了显示信号波形，数字示波器还可以对信号进行计算，功能比模拟示波器要更多。目前情况下，数字示波器几乎所有参数都开始全面超越模拟示波器，预计未来后者会不可避免被其取代。

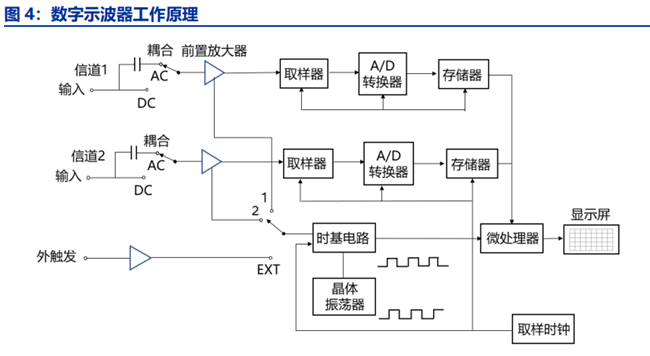

数字示波器的工作原理

首先输入信号经耦合电路后送至前置放大器，前置放大器将信号放大，以提高示波器的灵敏度和动态范围。前置放大器的输入信号由跟踪/存储或取样 /存储电路进行取样，并由 A/D 转换器数字化，经过 A/D 转换后，信号变成了数字形式存入存储器中，微处理器便可以对存储器中的数字化波形进行相应的处理，最后显示在显示屏上。取样时钟驱动 A/D 转换器、取样器、A/D 转换器和存储器，对实时取样进行控制。

示波器市场发展现状

国内外数字示波器对比：由于国内数字示波器起步较晚，且高端数字示波器的核零部件生产能力较差，所以目前国内外数字示波器的差距较大，且国内企业竞争力与国外企业相比明显不足，产品主要集中在低端领域。

带宽、实时采样率、存储深度和是否使用自研芯片为考察数字示波器的核心参数。带宽越高，测量范围越广，应用场景越多;国外带宽最高水平达110GHz，国内最高水平只有5Hz。实时采样率越高，采样速度越快，失真越小;国外最高水平达256GSa/s，国内最高水平只有20GSa/s。存储深度越高的数字示波器分析复杂波形的能力越强，国外储存深度最高水平为5Gpts，国内最高水平为2Gpts。

国内外数字示波器对比

市场份额：目前是德科技占据全球示波器市场份额最多，约占25.20%;泰克约占14.80%;力科约占4.40%;罗德与施瓦茨约占4.10%;普源精电约占1.90%;鼎阳科技约占1.25%。

国内外市场规模及发展趋势：数据显示，2019年全球示波器市场规模达12.0亿美元，中国2019年市场规模为4.4亿美元;预计到2024年，全球示波器市场将达16.5亿美元;中国示波器市场将达6.0亿美元，2019-2024年年复合增长率将达8.1%。
