光伏逆变器是什么？分类、应用场景及十大品牌排名一览

1 什么是光伏逆变器

光伏逆变器是将逆变器应用在光伏系统中，因此在理解光伏逆变器之前，我们需要了解什么是逆变器，逆变器也叫逆变电源，是能够将直流电能转变成交流电能的一种变流装置。光伏逆变器则是应用在太阳能光伏发电系统中的逆变器，连接光伏组件和电网，主要功能是直流-交流逆变、线路保护、组件最大功率跟踪等。光伏逆变器由升压回路和逆变桥式回路构成，升压回路将直流电压升压至逆变器输出时所需的直流电压，逆变桥式回路将升压后的直流电压转换为固定频率的交流电压。于用户而言，更加看重的是光伏逆变器的可靠性、转换效率和电能输出质量等指标，因为这些指标影响着光伏电站的效率。

2 光伏逆变器的构成

光伏逆变器主要由输入滤波电路、DC/DCMPPT电路、DC/AC逆变电路、输出滤波电路、核心控制单元电路组成。

3 光伏逆变器的分类

(1)输出交流电压的相数：分为单相光伏逆变器和三相光伏逆变器。单相光伏逆变器是指10kW以下的小型机，三相光伏逆变器是指10kW到MW级别的机型;

(2)光伏逆变器输出电压波形：分为方波光伏逆变器、阶梯波光伏逆变器和正弦波光伏逆变器，三者输出电压波形分别是方形、阶梯形和正弦形;

(3)按照应用系统：分为并网光伏逆变器和独立光伏逆变器。并网光伏逆变器应用系统是与电网相连并向电网输送电力的系统，独立光伏变压器应用系统是带有蓄电池独立发电系统。

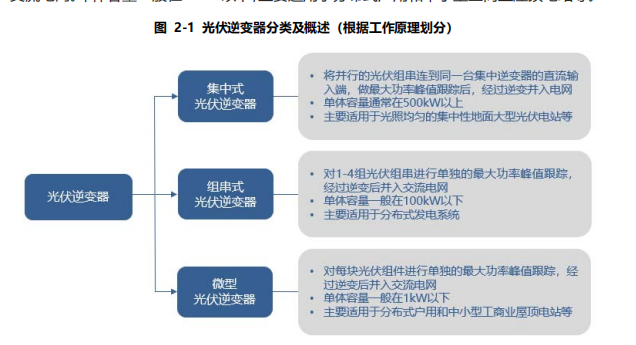

(4)根据技术路线：集中式逆变器、组串式逆变器、集散式逆变器和微型逆变器。目前市场上主要以集中式逆变器和组串式逆变器为主，适用于不同的应用场景：

1)集中式逆变器：将汇总后的直流电转变为交流电，功率相对较大，产品功率段多在几百千瓦至几兆瓦之间。优点有转换效率与可靠性高、成本低，缺点包括单机体积大、故障时对电站影响范围较大。一般应用在大型集中式电站，从技术上来看，随着单机容量的增大，成本能够进一步降低。

2)组串式逆变器：将组件产生的直流电直接转变为交流电再进行汇总，功率相对较小，产品功率段多在几十千瓦至两三百千瓦之间。优势是夜间自损耗小、MPPT效果好、组件发电时间长，劣势是成本和故障率相对集中式要高。一般在分布式电站和地形、光照条件较为复杂的集中式电站应用。

3)微型光伏逆变器：对每块光伏组件进行单独的最大功率峰值跟踪，经过逆变后并入交流电网。单体容量一般在1kW以下，应用在分布式户用和中小型工商业屋顶电站等。

4 阳光电源光伏逆变器产品

(1)户用逆变器：SG3K-S、SG4K-D等，适用于单个住宅屋顶;可自动适应复杂电网，廷长发电时间,有效提升发电收益;同时内置防雷及高精度漏电流保护，确保设备及人身安全.

(2)组串逆变器：SG30CX-P2-CN等，适用于工商业屋顶、复杂山丘。采用智能风扇散热、高温不降额;同时支持1.2倍以上超配，有效提升发电收益。

(3)集中逆变器：SG1500UD、SG3125HV等，适用于大型地面、水面、工商业屋顶。采用三电平技术，转换效率超99%，有效提升发电收益;同时具备高防护等级，广泛适用于高温、高湿、凤沙、盐雾等各种恶劣环境。

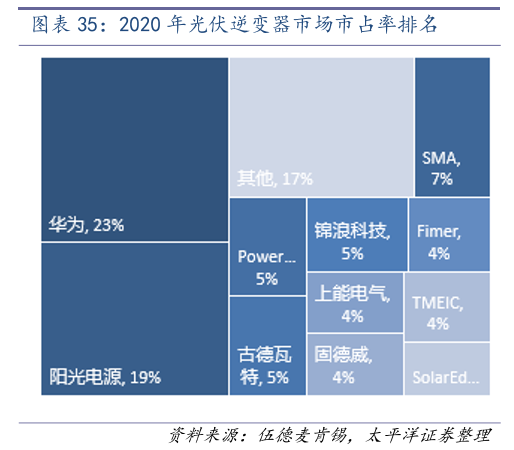

5 光伏逆变器十大品牌排名

2020年光伏逆变器市场市占率排名前十的是：排名第一的是华为、第二的是阳光电源、第三的是SAM，市占率在4%-5%的品牌分别是古德瓦特、锦浪科技、上能电气、Fimer、TMEIC、Power Electronics、Solaredge、
