IGBT是什么电子元件？igbt国内龙头企业一览

1 IGBT是什么

IGBT(Insulated Gate Bipolar Transistor)，全称是绝缘栅双极型晶体管，是现代电力电子器件中的主导型器件，是国际上公认的电力电子技术第三次革命最具代表性的产品，是工业控制及自动化领域的核心元器件，被誉为电力电子行业里的“CPU”。IGBT通过信号指令调节电路中的电压、电流、频率、相位等，实现精准调控，广泛应用于电机节能、轨道交通、智能电网、航空航天、家用电器、汽车电子、新能源发电、新能源汽车等众多领域

IGBT 一方面具备MOSFET (金属氧化物半导体场效应管)的开关速度高、输入阻抗高、控制功率小、驱动电路简单、开关损耗小等的优点，另一方面也具备BJT (双极型晶体管)导通电压低、通态电流大、损耗小的优点，是电力电子领域较为理想的开关器件。IGBT 可以看做由 BJT和 MOSFET组成的复合功率半导体器件。

2 IGBT的分类

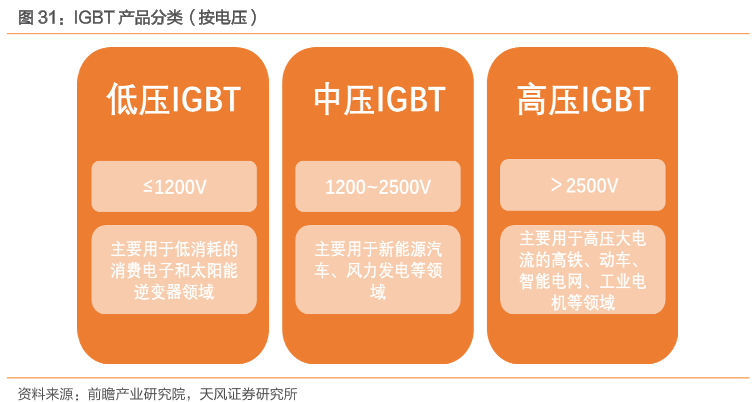

应用上根据电压等级划分

(1)低压IGBT：指电压等级在1000V 以内的 IGBT 器件，例如常见的 650V 应用于新能源汽车、家电、工业变频等领域。

(2)中压IGBT：指电压等级在 1000-1700V 区间的 IGBT 器件，例如 1200V 应用于光伏、电磁炉、家电、电焊机、工业变频器和新能源汽车领域，1700V 应用于光伏和风电领域。 Ø

(3)高压IGBT：指电压等级 3300V 及以上的 IGBT 器件，比如 3300V 和 6500V 应用于高铁、动车、智能电网，以及工业电机等领域。

产品上根据封装方式分类：

(1)IGBT单管：封装规模较小，一般指封装单颗 IGBT 芯片，电流通常在 50A 以下，适用于消费、工业家电领域。

(2) IGBT模块：是 IGBT 最常见的形式，将多个 IGBT 芯片集成封装在一起，功率更大、散热能力更强，适用于高压大功率平台，如新能源车、主流光伏、高铁等。

(3)功率集成(IPM)：指把 IGBT 模块加上散热器、电容等外围组件，组成一个功能较为完整和复杂的智能功率模块。

3 IGBT产业链

IGBT产业大致可分为芯片设计、晶圆制造、模块封装、下游应用四个环节，其中设计环节技术突破难度略高于其他功率器件，制造环节资本开支相对大同时更看重工艺开发，封装环节对产品可靠性要求高，应用环节客户验证周期长，综合看IGBT属于壁垒较高的细分赛道。

4 国内IGBT龙头企业

 国内IGBT上市公司有中车时代电气、比亚迪、士兰薇、华微电子、中环股份、扬杰科技、台基股份、斯达半导、上海先进、中芯国际、华润薇等
