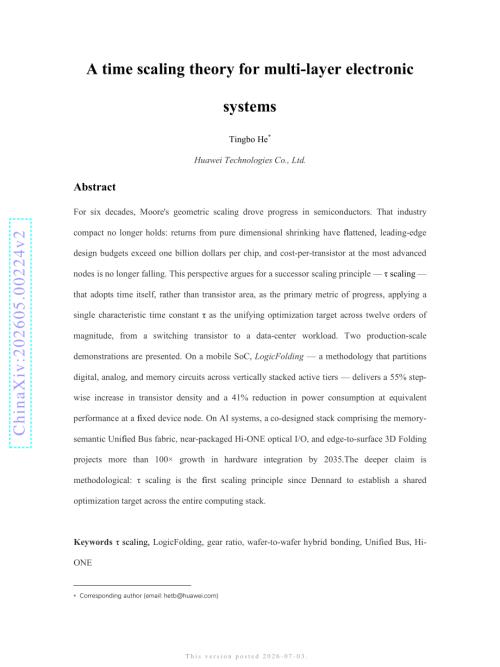

华为：2026韬定律v2版-多层电子系统的时间缩微理论（英文版）（23页）.pdf

核心数据速览。 晶体管密度跃升：155→238 MTr/mm²（+53.5%），此前需三年几何微缩。 等性能功耗降低：41%（1.1V→0.9V）。 CPU频率路线图：2.75GHz（2025）→3.1GHz（2026）→3.39GHz（2027）→3.71GHz（2028）→4GHz（2029）。 UB远程访问延迟：数十微秒→约100ns（≈500倍降低）。 Hi-ONE单模块带宽：8Tb/s，SerDes距离100cm→5cm，面板间距离<1m→100m。 扇出困境：计算∝N²，带宽/互连/供电∝N。 2035年硬件集成度增长：100倍。 设计覆盖：2020-2026年381颗芯片量产。H2：报告核心数据解读。H3：LogicFolding——固定节点的密度与功耗革命。麒麟2026与麒麟9030 Pro（同工艺节点）对比： 晶体管密度+53.5% （155→238 MTr/mm²），逼近台积电3nm的280 MTr/mm²。 等性能目标下供电电压1.1V→0.9V，功耗-41% ，功率密度-5.6%。 最高时钟频率+13% （至3.1GHz），SRAM工作频率+40%。 时钟缓冲器数量-50% ，时钟偏斜-25% ，线长-30%。H3：系统层τ压缩——从微秒到纳秒。 Unified Bus：远程内存访问延迟从TCP/IP类堆栈的数十微秒降至约100纳秒——约500倍降低。支持128TB全局内存统一编址，384张算力卡如同一台逻辑设备协同工作。 Hi-ONE：单模块8Tb/s带宽，匹配单芯片UB带宽。SerDes距离从约100cm缩短至5cm，面板间距离从不足1米扩展至100米。H3：路线图——2026-2035的四个里程碑。 2026：麒麟2026量产（3.1GHz）；昇腾950推出。 2027：麒麟2027流片完成（3.39GHz）。 2029：麒麟2029突破4GHz。 2030：昇腾990引入LogicFolding。 2035：硬件集成度增长100倍；晶体管密度向400 MTr/mm²及以上迈进。H2：报告独有数据价值——系统级与代际级颗粒度。381颗芯片的量产数据库：2020年5月至2026年5月间设计并量产的全组合数据，覆盖移动、AI、汽车、工业和基础设施市场。齿轮比（Gear Ratio）的量化定义：混合键合间距与顶层金属间距比值<3为可行，理想比值≈1——首次为3D集成的“精细度”提供明确数值门槛。CPU频率代际路线图：2023年2.6GHz→2029年4GHz+的完整六年演进路径。N²-vs-N拓扑困境的数学证明：2.5D扇出中计算∝N²而带宽/互连/供电∝N——解释了为何晶体管级改进无法弥补拓扑缺陷。晶圆间工艺变异的量化影响：不同批次（乃至不同节点）晶圆键合时V_th、驱动电流和互连RC的变异显著大于晶圆内变异，最严重影响时钟分布和保持时间裕度。垂直互连的收益-代价不等式：τ_收益（有效硅面积+线长缩减） τ_惩罚（垂直互连RC）——每层LogicFolding必须通过的工程判据。α缩放因子的部门差异化：移动设备~1.3/年、自动驾驶~1.5/年、AI令牌生成~10/年——首次为不同行业提供差异化的代际加速预期。τ剖面基准的概念框架：当前单标量基准（Linpack、MLPerf、SPEC）不足以指导τ缩放时代——需暴露各层主导τ及剩余裕度的向量基准。H2：谁需要这份报告？ 半导体企业CEO与CTO：理解后摩尔时代的竞争逻辑已从“追逐节点”转向“追逐τ”，指导技术投资与路线图决策。 芯片架构师与设计工程师：获取LogicFolding、Unified Bus、Hi-ONE的技术原理与实测数据，指导下一代芯片设计。 AI基础设施规划者与数据中心运营者：了解系统级τ压缩如何将AI集群构建为单台一致性机器。 投资机构与行业分析师：评估先进封装、混合键合、光I/O和互连结构的投资价值——这些领域现拥有此前仅领先逻辑节点才具备的战略权重。 EDA与半导体设备供应商：明确τ原生工具链的市场需求与技术方向——未来十年最重要的赋能投资。FAQ区块。Q1：论文中的“381颗芯片”是什么概念？2020年5月至2026年5月期间，华为半导体设计并量产的芯片总数，涵盖移动、AI、汽车、工业和基础设施市场，是τ缩放理论的经验基础。Q2：麒麟2026的238 MTr/mm²和台积电3nm的280 MTr/mm²差距大吗？差距约15%。但关键在于麒麟2026采用成熟工艺节点，不依赖先进光刻。这意味着通过架构创新可以在成熟节点逼近领先节点的密度。Q3：Unified Bus和传统互连的根本区别是什么？传统互连需多层协议转换（PCIe→NVLink→以太网），每层增加延迟。UB以单一协议实现内存语义的端到端对等访问——一个计算单元可通过Load/Store指令直接读写另一物理节点的内存，完全绕过操作系统内核和传统网络协议栈。Q4：Hi-ONE为什么是“近封装”而非“共封装”？Hi-ONE紧贴AI芯片封装边缘放置（近封装），而非集成在封装内部（共封装）。这降低了集成复杂度和成本，同时仍实现SerDes距离从100cm到5cm的压缩。Q5：τ缩放需要什么样的新EDA工具？需要将多个堆叠芯片视为单一连续设计实体的工具——单元粒度而非块粒度分区、统一成本函数下跨全空间布局、跨晶圆间路径的时序收敛。传统2D工具无法充分处理垂直互连寄生、KOZ排除和晶圆间工艺变异的交互。完整PDF报告包含内容。华为《A time scaling theory for multi-layer electronic systems》完整报告包含以下内容（下载完整PDF可获取详细技术数据）： τ缩放理论的完整数学形式化与分层时空模型。 LogicFolding的详细技术原理、齿轮比定义与实现条件。 麒麟2026与麒麟9030 Pro的完整对比数据（功耗、频率、密度、SRAM、时钟树）。 麒麟2026混合键合界面的截面实物图。 2023-2029年Kirin CPU性能核心频率完整路线图。 Unified Bus的协议架构、内存语义实现与实测延迟数据。 Hi-ONE近封装光引擎的技术架构与8Tb/s带宽实现方案。 3D Folding的N²-vs-N数学证明与扇出困境的完整分析。 昇腾910C→950→990→2035的AI加速器完整路线图。 晶圆间工艺变异的量化分析与自适应补偿方案。 τ原生EDA工具链的技术需求与开放挑战。 τ剖面基准的概念框架与设计原则。延伸阅读：如需了解行业趋势与战略洞察，可返回查看本报告深度分析页面。数据来源说明。本报告数据来源于华为半导体何庭波发表于ChinaXiv的论文《A time scaling theory for multi-layer electronic systems》（2026年5月更新版）。该论文基于2020年5月至2026年5月期间381颗芯片的量产经验。
