继电器

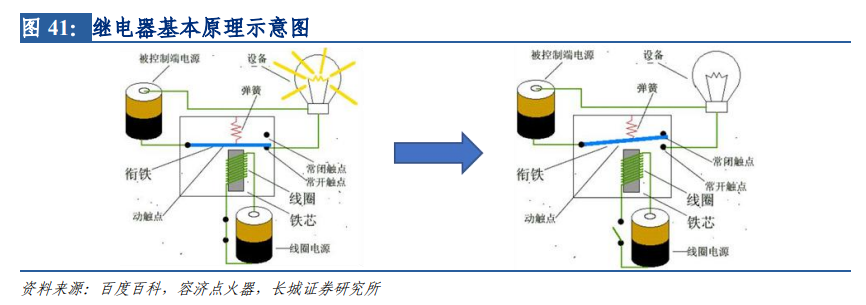

继电器是一种电控制器件，是当输入量的变化达到规定 要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，通常应用于自动 化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路 中起着自动调节、安全保护、转换电路等作用。

(1)扩大控制范围：多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路

(2)放大：灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路

(3)综合信号：当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果

(4)自动、遥控、检测：自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行

按继电器的工作原理或结构特征、外形尺寸、负载、防护特征分别可以进行不同维度的分类，具体情况如下：

(1) 按工作原理/结构特征划分

时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器；

电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器；

高频继电器：用于切换高频，射频线路而具有最小损耗的继电器；

固体继电器：指电子元件履行其功能而无机械运动构件的、输入和输出隔离的一种继电器；

温度继电器：当外界温度达到给定值时而动作的继电器；

舌簧继电器：利用密封在管内、具有触电簧片和衔铁磁路双重作用的舌簧动作来开闭或转换线路的继电器；

极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器；

其他类型继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。

(2)按外形尺寸划分

微型继电器：最长边尺寸不大于10毫米的继电器；

超小型微型继电器：最长边尺寸大于10毫米，但不大于25毫米的继电器；

小型微型继电器：最长边尺寸大于25毫米，但不大于50毫米的继电器。

(3)按负载程度划分

微功率继电器：当触点开路电压为直流28V时，(阻性)为0.1A、0.2A的继电器；

弱功率继电器：当触点开路电压为直流28V时，(阻性)为0.5A、1A的继电器；

中功率继电器：当触点开路电压为直流28V时，(阻性)为2A、5A的继电器；

大功率继电器：当触点开路电压为直流28V时，(阻性)为10A、15A、20A、25A、40A等电流的继电器。

(4)按防护特征划分

密封继电器：采用焊接或其他方法，将触点和线圈等密封在罩子内，与围介质相隔离，其泄漏率较低的继电器。

封闭式继电器：用罩壳将触点和线圈等密封(非密封)加以防护的继电器。

敞开式继电器：不用防护罩来保护触电和线圈等的继电器。

(1)航天电器：公司总部位于贵州，是中国航天科工集团旗下上市公司， 主要产品有连接器、继电器、微特电机、光电、线缆组件、二次电 源、 控制组件和遥测系统等。

(2)三友联众：公司总部位于广东东莞市，是一家专业从事继电器的研发制造和销售的集团化企业，涵盖通用功率，通讯，磁保持，汽车继电器， 等。广泛用于家电、交通、工业、能源、信息、医疗等领域。

(3) 松川集团：松川集团成立于 1974 年，总部位于台北，是集继电器研发、制造、可靠性试验、市场营销为一体大型工业企业，在上海、厦门、 美国、德国、法国、意大利、英国、新加坡设有分公司。

(4) 欧姆龙 (Omron)：欧姆龙成立于 1933 年，总部位于日本，公司专注于工业自动化和电子设备产品研发和制造，主要产品有继电器、传感器、开关、 控制设备、机器人等。欧姆龙在中国建有研发、生产、技术服务和物流基地，拥有华南、华北和华东三大销售公司，上海欧姆龙控 制电器有限公司是其在华的生产销售公司。

(5)泰科电子(TE Connectivity)：泰科电子总部位于美国，公司为汽车、数据传输系统、消费类电子、通信和企业网络、航空航天、防卫与船舶、医疗、能源及照明 等各行各业的客户提供包括连接器系统、继电器、光纤、电路保护设备、分布式天线系统、电线电缆、触摸屏、热缩套管、机架和 配线架、网络电缆系统及海底电信系统等在内的产品。

(6)松下电器 (Panasonic)：松下电器创立于 1918 年，总部位于日本大阪，松下旗下产品线极广，包括家用电器、消费电子、安防产品、办公电器、照明系统 以及继电器、传感器、电池、电容、电机、半导体等电子元器件产品。

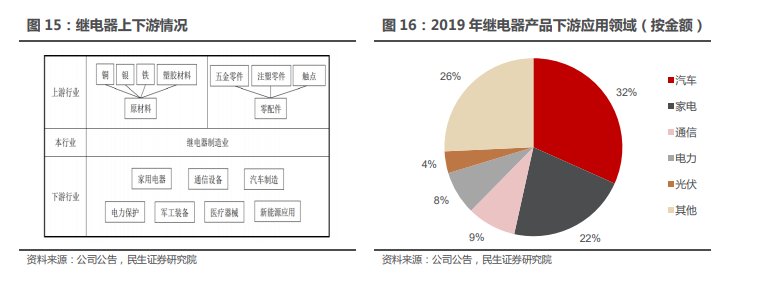

继电器的上游为各种金属原材料(主要为铜、银和铁)、塑胶材料、成品五金零件、注塑件和触点。在电路中，继电器主要起控制、保护、调节和传递信息的作用，是整机电路控制系统的必要基础元件之一，广泛应用于家用电器、智能家居、智能电网、建筑配电、新能源、汽车工业、轨道交通、工业自动化、安防消防、网络通讯等领域

2019/2020年，全球继电器市场先后受中美贸易摩擦/全球疫情影响，呈现小幅负增长。考虑到新能源、小家电、充电桩、物联网及海外智能电表等新兴应用领域市场规模的扩大，根据《2020版中国电磁继电器市场竞争研究报告》，预计自2021年起全球电磁继电器市场将恢复增长趋势，保持3-5%平稳正增长，至2024年市场规模将达到524亿元。
