集成稳压器是什么？类型有哪些？

1.集成稳压器是什么

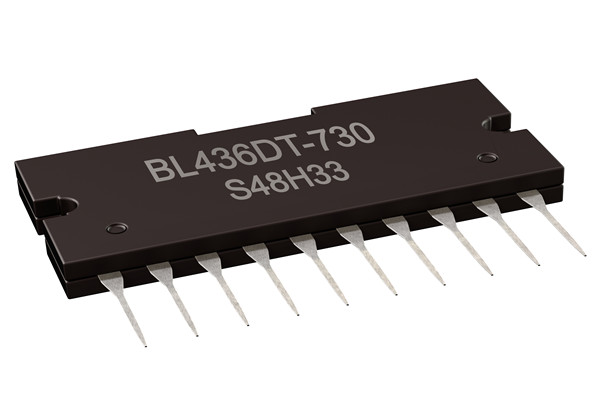

集成稳压器是一种线性电源，为电源管理芯片的重要组成器件之一，是指将不稳定的直流电压变为稳定的直流电压的集成电路。由于集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单、体积小、重量轻等显箸优点，在各种电源电路中得到了普遍的应用。

2.集成稳压器的质量参数有哪些

(1)电压调整率：是表征集成稳压器稳压性能优劣的重要指标，又称为稳压系数或稳定度。表征当输入电压V1变化时稳压器输出电压V0稳定的程度。

(2)电流调整率：又称为电流稳定系数，表征当输入电压不变时，稳压器对由于负载电流(输出电流)变化而引起的输出电压波动的抑制能力。

(3)纹波抑制比：反映了稳压器对输入端引入的市电纹波电压的抑制能力。

(4)输出电压温度系数：又称输出电压温度变化率。是指当输入电压和输出电流(负载电流)保持不变时，稳压器输出电压随温度的变化而变化的大小。

(5)输出电压长期稳定性：表征输出电压值随时间变化的大小(当输出电流、输入电压和环境温度保持不变时)。通常是以在规定时间内稳压器输出电压的最大变化量。

(6)输出噪声电压：除了直接以输出端噪声电压Vn的绝对值来表示的稳压器的噪声性能外，还有以稳压器的输出端噪声电压Vn与输出电压V0的百分比值来表征稳压器的噪声性能的。

(7)热稳定性：表征稳压器的热稳定性能，通常以稳压器单位功耗所引起的输出电压相对变化的百分比值。

(8)温度稳定性：是以在规定的稳压器工作温度最大变化范围内稳压器输出电压的相对变化的百分比值。

‍

3.集成稳压器的主要类型介绍

集成稳压器按出线端子多少和使用情况大致可分为三端固定式、三端可调式、多端可调式及单片开关式等几种。

(1)三端固定式集成稳压器是将取样电阻、补偿电容、保护电路、大功率调整管等都集成在同一芯片上，使整个集
成电路块只有输入、输出和公共3个引出端，使用非常方便，因此获得广泛应用。它的缺点是输出电压固定，所以必须生产各种输出电压、电流规格的系列产品。7800系列集成稳压器是常用的固定正输出电压的集成稳压器，7900系列集成稳压器是常用的固定负输出电压的集成稳压器。

三端可调式集成稳压器只需外接两只电阻即可获得各种输出电压。如，CW117为常用的三端可调正输出集成稳压器，CW137为常用的三端可调负输出集成稳压器。

(2)多端可调式是早期集成稳压器产品，其输出功率小，引出端多，使用不太方便，但精度高，价格便宜。如，CW3085，CW1511。保持正、负输出电压完全对称。如，CW1468。

(3)单片开关式集成稳压电源是最近几年发展的一种稳压电源，其效率特别高。它的工作原理与上面3种类型稳压器不同
，是由直流变交流(高频)再变直流的变换器。通常有脉冲宽度调制和脉冲频率调制两种，输出电压是可调的。
以an5900，tlj494，ha17524等为代表，目前广泛应用在微机、电视机和测量仪器等设备中。

以上就是有关于集成稳压器的定义、质量参数及主要类型的全面梳理，如果还想了解更多电子器件的相关内容，敬请关注三个皮匠报告网站。
